Спецификация бесщеточной системы управления сервоприводом

- Схема подключения материнской платы

- Схема подключения основной платы

Функциональные характеристики

1. Он имеет функцию самопроверки неисправностей и подсказки тревоги, что удобно для пользователей для обслуживания и использования.

2. Может быть подключен к любому устройству управления выходной сигнал управления или кнопка или пульт дистанционного управления для достижения одностороннего управления трафиком.

3. Функция автоматического сброса: после каждого поворота на 90 градусов, и обнаружения прохождения людей и объектов, то есть автоматического сброса, или в указанное время (задержка многофайловая регулировка) не пройдет, система автоматически отменит право прохода и возврата в исходное положение.

4. Индикация освещения: индикация состояния светофора высокой яркости для управления движением.

5. Вход управления огнем: может быть подключен к сигналу пожарной сигнализации для достижения постоянного открытия ворот.

6. Функция предупреждения о тревоге: при незаконном движении или воротах, автоматическое предупреждение тревоги.

7. Скорость регулируется: поворотный рычаг открывает и закрывает скорость многоуровневой регулировки, пользователи могут быть настроены в соответствии с фактическими потребностями.

8. Новое поколение промышленной системы управления ARM, с добавлением многофункциональных цифровых настроек, функций шифрования и сброса.

9. Антиреверсионная функция: в процессе сброса поворотного рычага, если внешняя сила переворачивает поворотный рычаг, поворотный рычаг автоматически запускает обратную тягу и посылает сигнал тревоги, а когда внешняя сила исчезает, она автоматически возвращается к нулю, чтобы возобновить движение.

10. Функция автоматической защиты: когда внешняя сила мешает поворотному рычагу нормально двигаться, а внешняя сила непрерывна, система автоматически обнаружит через 20 секунд после автоматической защиты и перейдет в спящее состояние. При следующем легальном входе сигнала ворота автоматически вернутся в нормальное состояние.

11. Многоступенчатая противоударная буферная функция: при незаконном прохождении или пробивании тормозной шток буферизует соответствующий угол и запускает немедленную обратную тягу, и одновременно запускает сигнализацию, что значительно уменьшает механические повреждения, вызванные частым или непрерывным столкновением, при реализации гуманизированного противовреда.

12. Беспилотное дежурство: рычаг поворота выключения питания автоматически открывается, автоматическое включение питания (блокировка движения).

Технические параметры

Водитель	Низкоэнергетический M05
Максимальная кинетическая энергия	J<>
Максимальная прочность	67N (внешний край дверного вентилятора)
Крутящий момент привода	Около 5 Нм
Замок	Зубчатый тормоз RA12
Блокировка крутящего момента	Минимум 20 Нм
Частота прохождения	30 чел/мин
Конструкция привода	100 00000 циклов переключения
Срок службы вождения MCBF	100 00000 циклов переключения
Открытый угол	-90° - +90°
Контроль	ЭТС 21
Программное обеспечение	Федеральная эксплуатация (
Электропитание	В переменного тока /50-60Гц 100-230
Сцепная нагрузка	120ВА
Напряжение блока управления	24 В постоянного тока
Интерфейс	Внутренний последовательный интерфейс: подключение к шине внутри панели управления CAN Внешний: может подключать до 8 устройств; Отсутствие обратной связи по давлению для 5 плат ETS 21 на блок; другие отзывы доступны через другие ETS 21io

Описание записи режима отладки

1. Нажмите клавишу меню 3 секунды, появится L-1, нажмите клавишу подтверждения, войдите в режим отладки времени закрытия ворот

2. Нажмите клавишу меню 3 секунды, появится L-1, нажмите клавишу, пока не появится L-7, нажмите клавишу подтверждения, войдите в режим отладки отключения затвора от двери (см. таблицу ниже для деталей)

3. Нажмите клавишу меню 3 секунды, покажите L-1, нажмите клавишу, пока не появится L-12, нажмите клавишу подтверждения, войдите в режим отладки звука затвора (см. таблицу ниже для деталей)

4. Нажмите клавишу меню в течение 3 секунд, появится L-1, нажмите клавишу, появится D-1, нажмите подтверждение, голосовую подсказку, чтобы подтолкнуть поворотный рычаг в нужное вам положение, на этот раз вы можете отрегулировать поворотный рычаг, настроить, нажать меню для подтверждения, нажмите меню, чтобы выйти (см. таблицу ниже)

Пользователи могут настраивать таблицы кода отладки

Номер меню	Значение	По умолчанию	Размах
Л-1	Часы работы	4 секунды	0-30 секунд (большее число, более длительное время закрытия)

Л-7	Направление переключения	0	0 для: левый открытый 1 для: Правый открыт
Л-13	Звуковой сигнал тревоги	-	Нажмите Добавить и вычесть Выбрать категорию голоса Сохранить по подтверждению
Л-12	Громкость голоса	15	0 Минимум 15 Макс
Л-14	Тест на старение ворот	Нажмите подтвердить, чтобы войти, клавишу меню для выхода
Д-1	Настройки нулевого бита	Если два поворотных рычага двери не выровнены, то после входа в двигатель свободный вал в нужное положение закрытия, согласно основному борту подтверждение может быть
Д-4	Скорость открытия и закрытия	1, самый быстрый 10, самый медленный (заводское значение по умолчанию 10)

горячая этикетка : супермаркет инфракрасные индукционные распашные ворота из нержавеющей стали, Китай, поставщики, производители, дешевые, котировки, для продажи, Индукция безопасности качающихся качелей для контроля доступа, Индукционные качели с культурой безопасности системы управления доступом, Индукционные качели с рыношением системы управления доступом, Индукционный качающий затвор с проверкой системы управления доступом, Индукционные качели с карманной дверью для управления доступом, Индукционные качели для контроля доступа офиса

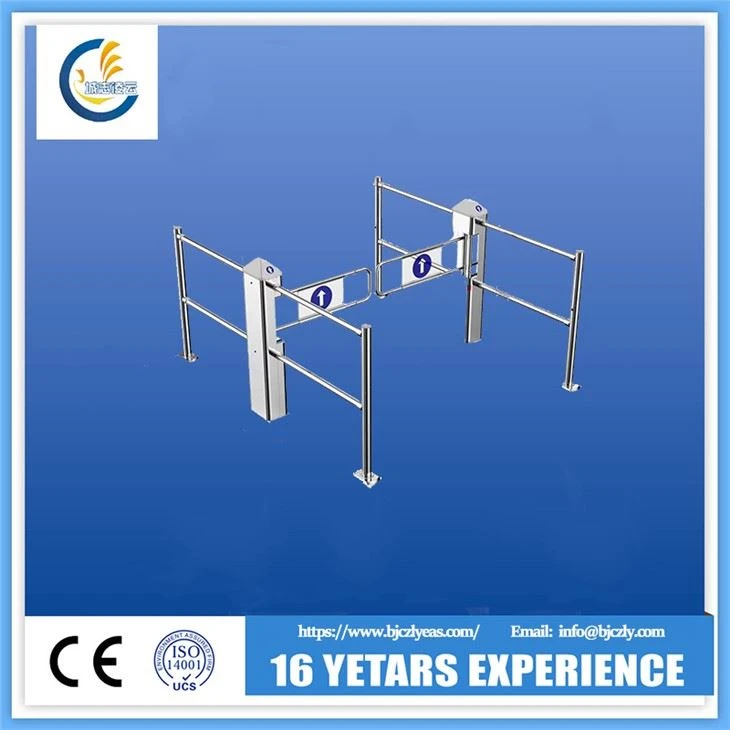

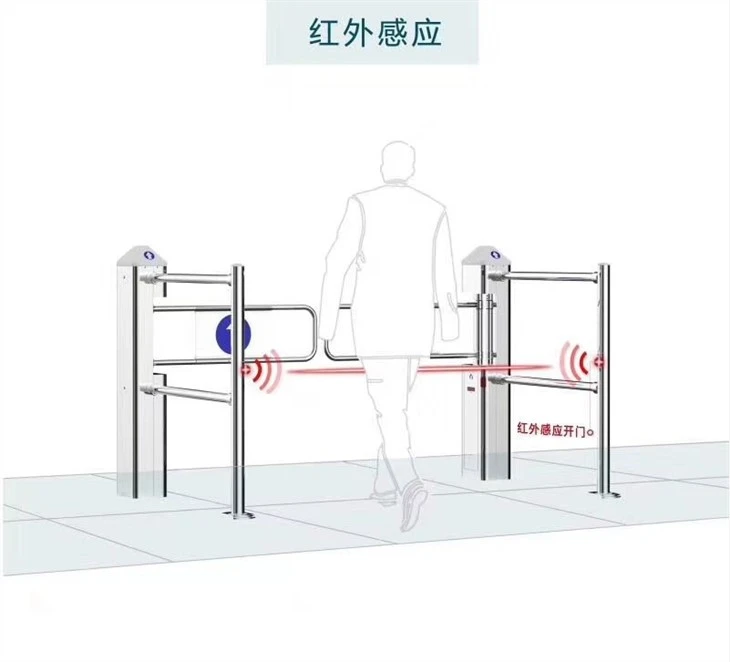

Супермаркет Инфракрасные индукционные поворотные ворота из нержавеющей стали
