Спецификация подключения для бесщеточной системы сервоуправления

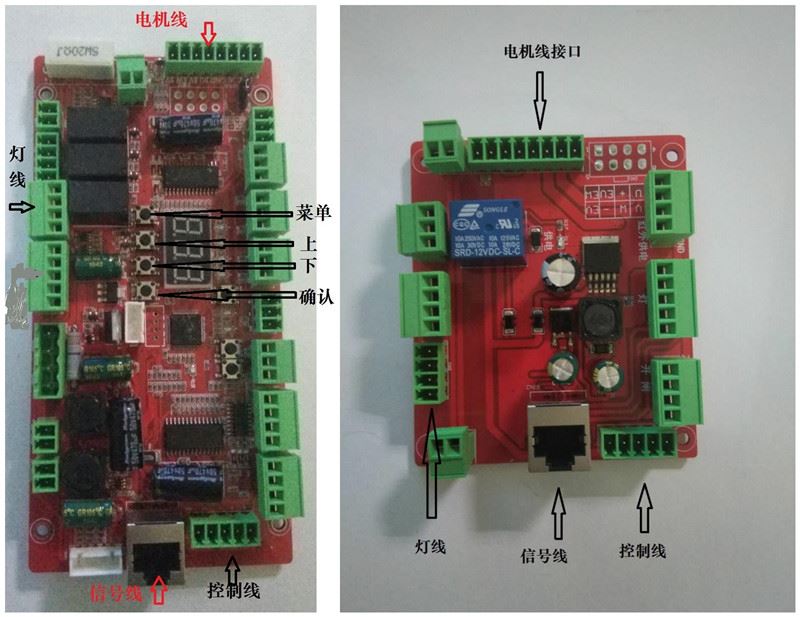

- Схема подключения основной платы
-Схема подключения подплаты
Функциональные особенности
Он имеет функцию самообнаружения неисправности и звуковой подсказки, что удобно для обслуживания и использования.
2 можно подключить к любому устройству управления, выходному управляющему сигналу или кнопке или пульту дистанционного управления для реализации одностороннего управления потоком.
4 световая индикация: индикатор движения высокой яркости для управления движением.
5 fire safety: it can be connected with the fire alarm system signal to realize the constant opening of the gate.
6 функция сигнализации: при незаконном вторжении автоматический сигнал тревоги.
7 регулируемых скоростей: скорость открытия и закрытия коромысла можно регулировать в соответствии с фактическими потребностями пользователей.
8 industrial level arm control system, adding many multi-function digital setting, encryption and automatic reset functions.
9 функция антиреверса: в процессе сброса поворотного рычага, если поворотный рычаг реверсируется внешней силой, поворотный рычаг автоматически начнет обратную тягу и подаст звуковой сигнал. Когда внешняя сила исчезнет, он автоматически вернется в исходное состояние и возобновит движение.
10 automatic protection function: when the external force prevents the swing arm from moving normally and the external force is continuous, the system will automatically detect the automatic protection and enter the sleep state after 20 seconds. After the next normal signal is input, the gate will automatically return to normal.
11 многоуровневая функция буфера предотвращения столкновений: при незаконном обгоне или ударе рычаг тормоза буферизует соответствующий угол и запускает обратную тягу в реальном времени, в то же время он запускает сигнал тревоги, чтобы реализовать гуманизацию, предотвратить травмы, и значительно уменьшить механические повреждения, вызванные частыми или непрерывными столкновениями.
Никто не дежурит и вовремя: коромысло открывается автоматически при отключении питания и автоматически сбрасывается при включении питания (пробка).
технические параметры
Low-energy M05 | |
Максимальная кинетическая энергия | J <> |
Максимум силы | 67N (наружный край дверного вентилятора) |
Крутящий момент | Около 5 Нм |
Замок | Gear brake RA12 |
Блокировка крутящего момента | минимум 30 Нм |
Частота прохождения | 45 чел/мин |
Конструкция привода | 100000 циклов переключения |
Жизнь вождения MCBF | 100000 циклов переключения |
Открытый угол | -90° - +90° |
ETS 21 | |
Программное обеспечение | ФКК |
В переменного тока /50-60Гц 100-230 | |
120 ВА | |
Напряжение блока управления | 24 В постоянного тока |
Интерфейс | Последовательный интерфейс Внутренний: подключение шины внутри панели управления CAN Внешний: можно подключить до 8 устройств; Нет обратной связи по давлению для 5 плат ETS 21 на блок; другая обратная связь доступна через другие ETS 21io |
1. Нажмите клавишу меню в течение 3 секунд, появится L-1, и нажмите клавишу подтверждения, чтобы войти в режим отладки времени закрытия двери.
2 нажмите клавишу меню в течение 3 секунд, чтобы отобразить L-1, нажмите клавишу, чтобы отобразить L-7, нажмите клавишу подтверждения, чтобы войти в режим отладки выключателя ворот (подробности см. в таблице ниже)
Three. Press the menu key for 3 seconds to display L-1, press the key to display l-12, press the confirm key to enter the door tone debugging mode (see the table below for details)
4 press the menu key for 3 seconds, L-1 will appear, press the menu key, D-1 will appear, press confirm, voice prompt will push the rocker to the desired position, at this time you can adjust the rocker, adjust, press menu to confirm, press menu to exit (see the table below)
