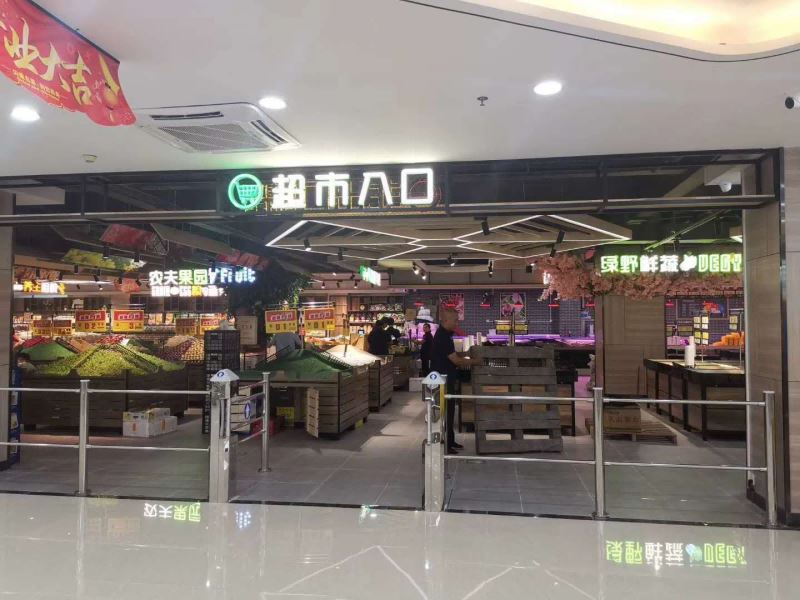

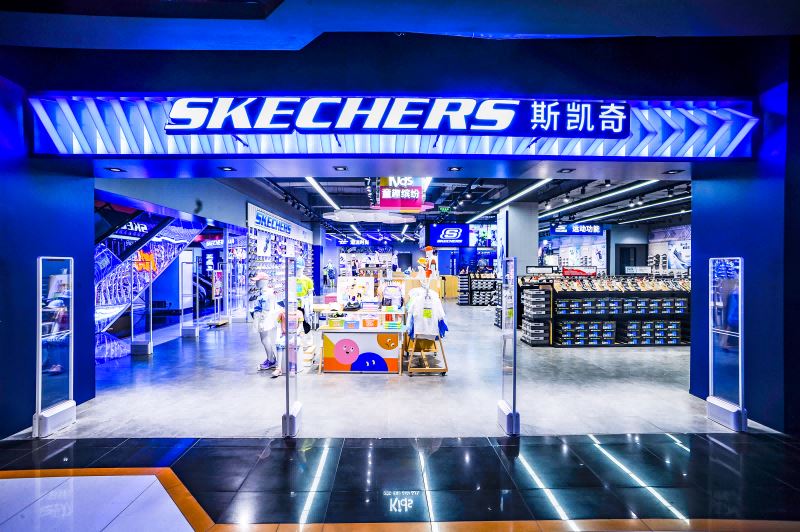

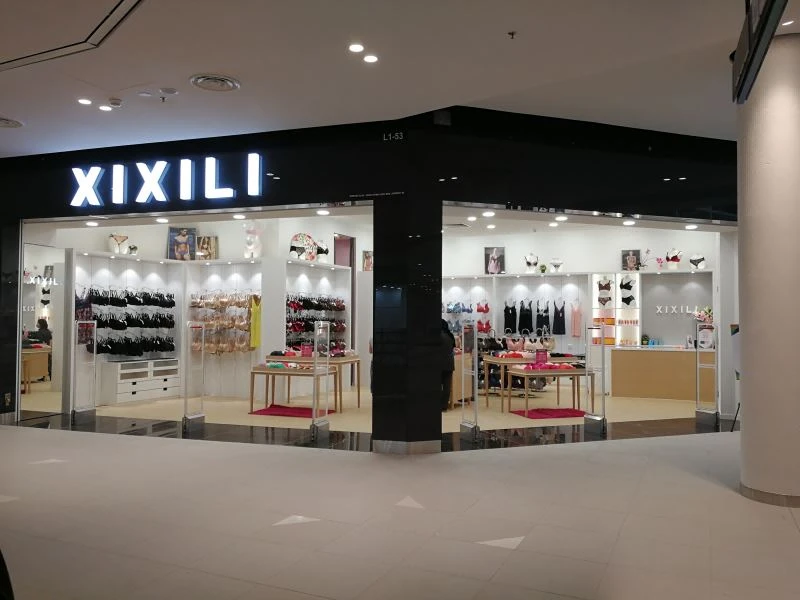

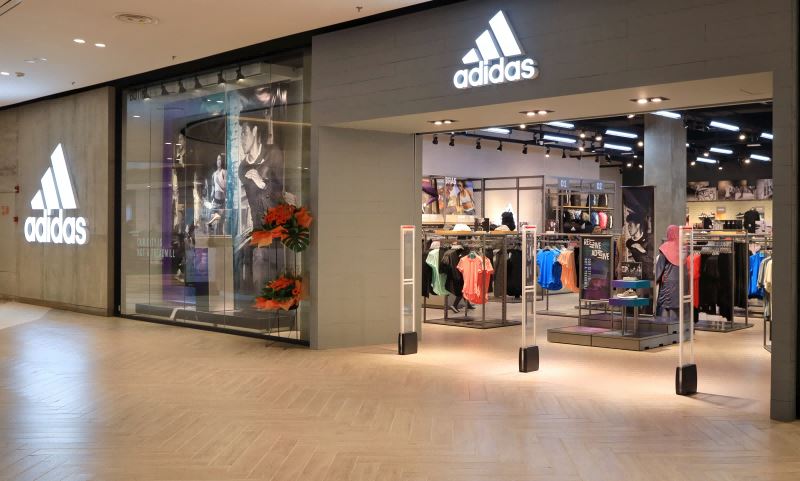

Каждый, кто был в супермаркете, знает, что за входом в супермаркет всегда есть вертикальные двери. Это противоугонная дверь, используемая супермаркетом для предотвращения кражи товаров из супермаркета. Если вор украдет что-то в супермаркете, он не должен уходить. Если вы выйдете из супермаркета, противоугонная этикетка на продукте супермаркета будет обнаружена дверью, защищающей от кражи, и сработает сигнализация, чтобы служба безопасности супермаркета проверила вора. Как насчет этого изобретения?
Существует два типа противоугонных дверей, обычно используемых в супермаркетах на рынке: одни - это радиочастотные противоугонные двери, а другие - акустомагнитные противоугонные двери. Магнитная противоугонная система может обеспечить почти нулевое количество ложных срабатываний, так почему же акустомагнитная противоугонная система может решить проблему, которую не может решить радиочастотная противоугонная система, и достичь почти нулевого количества ложных срабатываний? Следующий Бейдж расшифровывает акустомагнитную противоугонную систему, чтобы добиться почти нулевого количества ложных срабатываний. причина.
1. Рабочий процесс акустомагнитной противоугонной системы заключается в простом использовании явления резонанса, создаваемого принципом камертона, для достижения почти нулевого срабатывания ложной тревоги. Когда частота передаваемого сигнала (переменное магнитное поле) соответствует частоте колебаний акустомагнитной метки, акустомагнитная метка вызовет резонанс, подобный камертону, и сгенерирует резонансный сигнал (переменное магнитное поле); когда приемник обнаруживает его непрерывно 4-8 раз (регулируется)) После резонансного сигнала (один раз каждые 1/50 секунды) принимающая система отправит сигнал тревоги. Характеристики акустомагнитной системы: высокая степень обнаружения кражи, почти полное отсутствие ложных срабатываний, отсутствие защиты от металлической оловянной фольги, хорошая невосприимчивость и широкая защита (максимальная ширина одной системы может защитить 4 метра).
Во-вторых, это принцип работы акустомагнитной противоугонной системы. Этот принцип включает в себя магнитный эффект физики. Этот процесс может быть немного запутанным, но я надеюсь, что каждый сможет его понять.
1. Магнитострикционный эффект: под действием внешнего магнитного поля размер ферромагнетика изменяется; после удаления внешнего магнитного поля он возвращается к своей исходной длине. Под действием магнитного поля длина магнитострикционного материала изменяется линейно и сдвигается; или он неоднократно изменяется под действием переменного магнитного поля, что приводит к вибрации или звуковым волнам; этот материал может преобразовывать электромагнитную энергию в механическую или звуковую и наоборот. Преобразование механической энергии в электромагнитную энергию; первый называется магнитострикционным эффектом, а второй - пьезомагнитным эффектом.
Под действием определенной напряженности магнитного поля ферритный магнитный металл вызывает изменение длины, которое можно понимать как небольшое изменение расстояния между атомами из-за намагничивания. В переменном магнитном поле вы можете увидеть, как магнитострикционная металлическая полоса колеблется в соответствии с частотой переменного магнитного поля. Если частота переменного магнитного поля соответствует резонансной частоте металлического стержня, его амплитуда является наибольшей, то есть возникает резонанс. Этот эффект особенно очевиден для пермаллоя (или сплава железо-никель).
С другой стороны, этот магнитострикционный эффект обратимый, то есть пьезомагнитный эффект. Следовательно, когда частота переменного магнитного поля согласуется с резонансной частотой металлической полосы в акустомагнитной метке, полоса из пермаллоя начинает вибрировать. Когда переменное магнитное поле выключено, акустомагнитная метка будет поддерживать затухающую вибрацию в течение определенного периода времени, как камертон, и генерировать резонансный сигнал как пространственное расширение переменного магнитного поля, которое может быть обнаружено с помощью получатель.
Коэффициент магнитострикции λ используется для описания эффекта магнитострикции, λ=(LH-L0) / L0, L0 - исходная длина материала, а LH - длина материала после изменения под действием внешнего магнитного поля. . Поскольку пермаллой имеет высокий коэффициент магнитострикции, такой как: пермаллой Ni50 λ=25 × 10-6, пермаллой Ni80 λ=(0,1" 0,5) × 10-6, поэтому магнитострикция пермаллоя Все коэффициенты больше, и резонансный сигнал, создаваемый меткой, также больше.
2. Коэффициент магнитомеханической связи k. Когда тонкая полоса пермаллоя возбуждается переменным магнитным полем под действием смещающего магнитного поля, из-за магнитострикционного эффекта и пьезомагнитного эффекта в тонкой полоске происходит попеременное преобразование между магнитной энергией и механической энергией. Преобразование энергии называется магнитомеханической связью. Коэффициент магнитомеханической связи k используется для измерения его размера, а значение k определяется следующим методом. Основным элементом акустомагнитной метки является тонкая полоска пермаллоя.
Согласно феноменологической теории, коэффициент магнитомеханической связи k выражается как: В приведенной выше формуле fr - резонансная частота, а fa - частота антивибрации. По резонансной кривой акустомагнитного теста. Когда частота сигнала возбуждения составляет 57,9 кГц, резонансная кривая достигает максимального значения, а именно fr=57,9 кГц; когда частота сигнала возбуждения составляет 59,7 кГц, резонансная кривая достигает минимального значения, а именно fa=59,7 кГц. Следовательно, рассчитаем коэффициент магнитомеханической связи k=0,251. Очевидно, что акустомагнитная метка имеет точки резонанса и точки антивибрации. Под действием небольшого возбуждающего магнитного поля он может генерировать больший резонансный сигнал, а разница напряжений между двумя точками большая, что указывает на то, что метка имеет большой коэффициент магнитомеханической связи. Резкая кривая резонанса указывает на то, что метка имеет более высокое значение Q, более узкую полосу пропускания и более высокую избирательность. Следовательно, если установлено соответствующее магнитное поле смещения, чтобы заставить его работать в области с лучшими характеристиками, можно получить более высокий резонансный сигнал и более высокую стабильность частоты.
3. Акустомагнитная этикетка с эффектом камертона состоит из небольшой пластиковой коробки длиной около 40 мм, шириной 8&14 мм и толщиной 1 мм (существующий тоньше). В небольшой коробке она состоит из двух металлических полос, похожих на камертон. Структура этикетки представляет собой твердую магнитную металлическую полосу, закрепленную на пластмассовой коробке, а другая - полоса из магнитомягкого пермаллоя, которая может свободно вибрировать. В зависимости от материала и структуры этикетки она имеет определенную резонансную частоту; при добавлении Когда частота переменного магнитного поля соответствует резонансной частоте метки, возникает резонанс. Из-за магнитострикционного эффекта и пьезомагнитного эффекта, когда внешнее переменное магнитное поле исчезает, метка по-прежнему будет производить затухающие колебания, формируя режим преобразования энергии переменного магнитного поля и механической энергии. , Создает ослабленный резонансный сигнал, который представляет собой композитный акустомагнитный сигнал. Рабочая частота типичной акустомагнитной метки составляет 58 кГц, а резонансный сигнал камертона аналогичен ультразвуковому. Таким образом, способность к помехам и проникающая способность чрезвычайно высоки, что отличается от других. Самое большое преимущество этикеток.
В процессе использования эффекта камертона для идентификации это фактически процесс взаимного преобразования между электромагнитной энергией и механической энергией. Однако из-за низкой эффективности преобразования энергии магниточувствительных устройств требуется высокая мощность передачи. Например, типичное значение минимальной активной напряженности магнитного поля больше 16 А / м. Следовательно, антенный детектор акустомагнитной системы относительно велик.
3. Ложная тревога текущей акустомагнитной противоугонной системы - это не что иное, как отладка машины (например, слишком низкая чувствительность, просто увеличьте чувствительность машины) и проблемы качества (например, качество машина не соответствует стандартам или внутренние части машины неисправны и т. д. Проблемы с качеством) и проблемы с установкой (например, слабая установка), ложных срабатываний при обнаружении металлических предметов почти не будет.
